Karussell-Strahlautomaten
Einsatzmöglichkeiten
Durch die Einsatzmöglichkeit sämtlicher Strahlmittel sind diese Strahlmaschinen zum Sandstrahlen, Aufrauen, Entgraten, Mattieren, Reinigen, Entrosten, Kugelstrahlen u.v.m. der unterschiedlichsten Werkstücke bestens geeignet.
Mit diesen Strahlanlagen werden Teile, die nicht als Schüttgut behandelt werden dürfen, wirtschaftlich bearbeitet. Durch die Möglichkeit, an mehreren Strahlstationen nacheinander gezielt zu strahlen und dabei eine Vielzahl von Strahlpistolen einzusetzen, werden auch komplizierte Strahlaufgaben gelöst und ein hoher Durchsatz an Teilen erzielt.
Karussell-Strahlautomaten
KA 6/3
KA 8/4
KA 6/6
Details der Karussell-Strahlautomaten
Es stehen 3 Standard-Modelle zur Verfügung, wobei die Maschinenauswahl nach Werkstückgröße, Strahlaufgabe / Anzahl Strahlpistolen, sowie der geforderten Durchsatzleistung getroffen wird.
Je nach Modell sind die Maschinen ausgerüstet mit 6, 8, oder 12 Drehteller und 2 bis 16 Strahlpistolen. Max. Werkstückabmessungen: Durchmesser ca. 300 mm / Höhe ca. 400 mm
Das Werkstück wird in der Bedienzone von Hand oder mit Handlingsystem auf den Drehteller gebracht. Dieser taktet in die Bereitstellungszone, in die Strahlzone an mehrere Positionen, in die Reinigungszone und wieder zurück in die Bedienzone zum entnehmen und beladen.
Alle Maschinen sind mit einem motorisch angetriebenen Rundschalttisch ausgerüstet und somit durch die Schaltgenauigkeit auch für Handlingsysteme zur Verkettung in den Produktionsablauf bestens geeignet.
Handlingsbedienung: 1 Werkstück
Handlingsbedienung: 2 Werkstücke
Karussell-Strahlautomaten Ausstattung
Ausstattung:
Bedienung über Lichtschranke oder 2-HandDrucktasten
Pneumatische Hubtüren mit Druckwellen-Sicherheitsleisten am Ein- und Auslauf
Gummiauskleidung im Strahlraum zum Schutz des Gehäuses sowie zur Geräuschdämmung
Durch 2 Türen links und rechts ist der Strahlraum für Einrichtarbeiten sehr gut zugänglich
SPS-Steuerung
Optionen auf Kundenwunsch:
Pneumatische Doppel-Hubtüren gegen Staubaustritt und zur Geräuschdämmung
Düsenbewegungen pneumatisch oder elektrisch stufenlos regelbar:
vertikal, horizontal und oszillierend
Strahlmittelrückgewinnung / Zyklonabscheider
Strahlmittelsilo zur automatischen Befüllung der Maschine während des Strahlbetriebes
Strahlmittelfüllstandanzeigen
Strahlmittel-Siebanlagen
Rotierende oder Feststehende Drehteller mit Positioniermöglichkeiten uvm.
Einfach- und Mehrfachtakt
Ebenfalls werden Maschinen für größere Werkstücke und weitergehendem Ausrüstungsumfang als das Standard-Programm auf Anfrage geliefert.
Nachfolgend einige allgemeine Informationen über Sandstrahlanlagen:
Sandstrahlanlage für den Laborbereich
In vielen Bereichen müssen bestimmte Objekte von Verunreinigungen unterschiedlicher Art befreit werden. Dabei können aber in der Regel keine herkömmlichen Reinigungsmethoden verwendet werden, da diese das Material angreifen und somit beeinträchtigen würden. Für bestimmte Bereiche wie auch die Arbeit in Labors wird daher eine Sandstrahlanlage verwendet. Denn die Sandstrahlanlage dient der schonenden Reinigung. So bedienen sich etwa Zahntechnikerlabors der Sandstrahlanlagen, um feinste Verunreinigungen oder Rückstände von ihren Produkten zu entfernen, ohne dabei die Oberfläche der eigentlichen Objekte zu beeinträchtigen. Auf diese Weise kann sehr schonend, aber auch genau gearbeitet werden.
Moderne Sandstrahlanlage für sauberes Arbeiten
Bei der Reinigung verschiedener, kleinerer Objekte, welche in geschlossenen Räumen stattfindet, ist es vor allem auch wichtig, darauf zu achten, sauber zu arbeiten und die Umgebung dabei nicht zu verunreinigen. Die moderne Sandstrahlanlage verfügt daher über entsprechende Vorrichtungen, um ein sauberes Arbeiten zu gewährleisten. Hierfür wird eine Sandstrahlkabine verwendet, damit kein Strahlmittel, aber auch kein Schmutz außerhalb dieses Bereiches gelangen kann. Gearbeitet wird hierbei mit Handschuhen, die in die Frontseite der Kabine integriert sind. Somit wird dicht abgeschlossen und es können keine Verunreinigungen nach außen dringen und die Umgebung verschmutzen. Gleichzeitig verfügt die Sandstrahlanlage aber auch über einen Staubfilter, um den Staub aufzufangen.
Komplette Sandstrahlanlagen, auch mit Handlingsystem
|
|
|
| KA 6/3 | KA 8/4 | KA 6/6 |

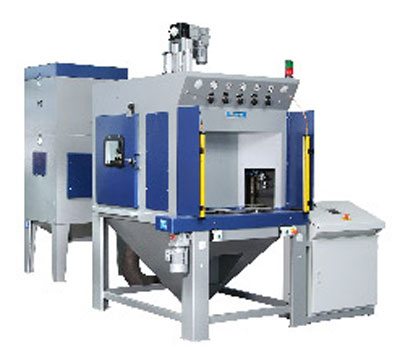

Karussell - Strahlanlage, Typ KA 6 R mit Rundschalttisch und 6 Satelliten
Mit dieser Strahlanlage werden Teile, die nicht als Schüttgut behandelt werden dürfen, wirtschaftlich bearbeitet. Durch die Möglichkeit, an mehreren Strahlstationen nacheinander gezielt zu strahlen und dabei eine Vielzahl von Strahlpistolen einzusetzen, werden auch komplizierte Strahlaufgaben gelöst und ein hoher Durchsatz an Teilen erzielt.
Die Karussell-Strahlanlagen können auch mittels Roboter automatisch be- und entladen werden.
