Maschinen für Schüttgut
Einsatzmöglichkeiten
Durch die Einsatzmöglichkeit sämtlicher Strahlmittel sind diese Strahlmaschinen zum Sandstrahlen, Aufrauen, Entgraten, Mattieren, Reinigen, Entrosten, Kugelstrahlen u.v.m. der unterschiedlichsten Werkstücke bestens geeignet.
Zum wirtschaftlichen Strahlen von Werkstücken, die als Schüttgut mit organischen oder mineralischen Strahlmitteln wie Nusskerne, Korund oder Glasperlen u.s.w. gestrahlt werden. Da diese Strahlmittel nicht in Schleuderrad-Maschinen eingesetzt werden können, werden diese Teile in Muldenband- oder Drehkorbmaschinen mit Injektor- Druck- oder Nassstrahlsystem gestrahlt.
Aufrüstbare Standardmaschinen
Folgende Standardmaschinen können mit einem Drehkorbaggregat ausgerüstet werden:
TR 70 + WA 70:
Korbgröße: ø: 260 mm, Höhe: 150 mm, max. Teilgewicht: 5 kg
TR 80 + WA 80:
Korbgröße: ø: 400 mm, Höhe: 220 mm, max. Teilgewicht: 15 kg
TR 110 + WA 110:
Korbgröße: ø: 565 mm, Höhe: 245 mm, max. Teilgewicht: 15 kg
TR 140 + WA 140:
Korbgröße: ø: 565 mm, Höhe: 245 mm, max. Teilgewicht: 15 kg
Drehkorb-Strahlanlage
Automatische Drehkorb Strahlanlage
Muldenband-Strahlanlage
Funktionsweise und Ausstattung
Drehkorb-Strahlanlage
Der Antrieb des Drehkorbes erfolgt mit einem ausserhalb des Strahlraumes montiertem stufenlos regelbaren Getriebemotor. Nach Ablauf der vorgewählten Strahlzeit schaltet die Maschine automatisch ab. Der Neigungswinkel ist einstellbar, so dass bei horizontaler Stellung anstelle des Drehkorbes auch eine Platte eingesetzt werden kann, und somit ein angetriebener Drehtisch zur Verfügung steht.
Automatische Drehkorb-Strahlanlage
Mit einem Beschicker zum Befüllen des Drehkorbes. Entleerung erfolgt ebenfalls automatisch durch Ausschwenken der Tür mit gleichzeitiger pneumatischer Absenkung des Drehkorbes.
Muldenband-Strahlanlage
Mit gelochtem Gummiband zum Strahlen von Großserien trommelfähiger Werkstücke.
Ausgerüstet mit 5 Strahldüsen oder Düsen-Pendelbewegung. Injektor- und Druckstrahlsystem lieferbar.
Standard - Bandbreite 500 mm oder 800 mm.
Weitere Information zu Muldenband-Strahlanlagen mit Schleuderradsystem
finden Sie unter Schleuderradanlagen.
Nachfolgend einige allgemeine Informationen über Sandstrahlanlagen:
Sandstrahlanlage für den Laborbereich
In vielen Bereichen müssen bestimmte Objekte von Verunreinigungen unterschiedlicher Art befreit werden. Dabei können aber in der Regel keine herkömmlichen Reinigungsmethoden verwendet werden, da diese das Material angreifen und somit beeinträchtigen würden. Für bestimmte Bereiche wie auch die Arbeit in Labors wird daher eine Sandstrahlanlage verwendet. Denn die Sandstrahlanlage dient der schonenden Reinigung. So bedienen sich etwa Zahntechnikerlabors der Sandstrahlanlagen, um feinste Verunreinigungen oder Rückstände von ihren Produkten zu entfernen, ohne dabei die Oberfläche der eigentlichen Objekte zu beeinträchtigen. Auf diese Weise kann sehr schonend, aber auch genau gearbeitet werden.
Moderne Sandstrahlanlage für sauberes Arbeiten
Bei der Reinigung verschiedener, kleinerer Objekte, welche in geschlossenen Räumen stattfindet, ist es vor allem auch wichtig, darauf zu achten, sauber zu arbeiten und die Umgebung dabei nicht zu verunreinigen. Die moderne Sandstrahlanlage verfügt daher über entsprechende Vorrichtungen, um ein sauberes Arbeiten zu gewährleisten. Hierfür wird eine Sandstrahlkabine verwendet, damit kein Strahlmittel, aber auch kein Schmutz außerhalb dieses Bereiches gelangen kann. Gearbeitet wird hierbei mit Handschuhen, die in die Frontseite der Kabine integriert sind. Somit wird dicht abgeschlossen und es können keine Verunreinigungen nach außen dringen und die Umgebung verschmutzen. Gleichzeitig verfügt die Sandstrahlanlage aber auch über einen Staubfilter, um den Staub aufzufangen.
Komplette Sandstrahlanlagen, auch mit Handlingsystem
 |
 |
 |
| KA 6/3 | KA 8/4 | KA 6/6 |

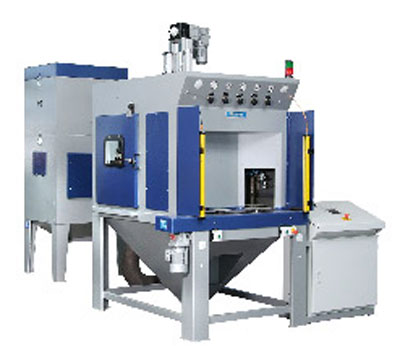

Karussell - Strahlanlage, Typ KA 6 R mit Rundschalttisch und 6 Satelliten
Mit dieser Strahlanlage werden Teile, die nicht als Schüttgut behandelt werden dürfen, wirtschaftlich bearbeitet. Durch die Möglichkeit, an mehreren Strahlstationen nacheinander gezielt zu strahlen und dabei eine Vielzahl von Strahlpistolen einzusetzen, werden auch komplizierte Strahlaufgaben gelöst und ein hoher Durchsatz an Teilen erzielt.
Die Karussell-Strahlanlagen können auch mittels Roboter automatisch be- und entladen werden.
